Nous aurons besoin de :
∙ 1 perceuse électrique
∙ 1 marteau
∙ 1 mètre
∙ 1 tournevis cruciforme
∙ 1 règle à niveau
∙ 1 mur ???
La boîte de la plaque murale :
∙ 1 clef Allen
∙ 1 support écran
∙ 1 bras mural (plaque murale)
∙ 2 tire-fonds
∙ 2 chevilles
∙ 1 perceuse électrique
∙ 1 marteau
∙ 1 mètre
∙ 1 tournevis cruciforme
∙ 1 règle à niveau
∙ 1 mur ???
La boîte de la plaque murale :
∙ 1 clef Allen
∙ 1 support écran
∙ 1 bras mural (plaque murale)
∙ 2 tire-fonds
∙ 2 chevilles
Marteau
Perceuse électrique
Règle à niveau
Mur
Mètre

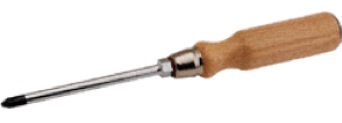

Tournevis cruciforme

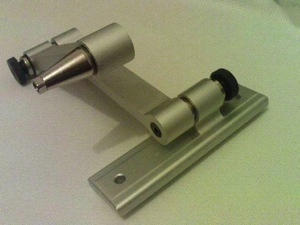

Support écran vue sur différents angles

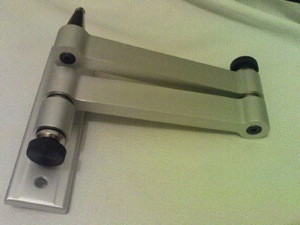

Plaque murale vue sur différents angles

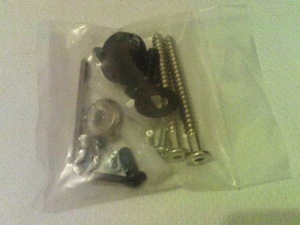

Pièces de fixation
iMac avec adaptateur VESA fixé
Fixation du support d'écran sur l'iMac
Pour commencer il faut fixer le support d'écran sur l'iMac avec sa pièce d'adaptateur VESA fixé solidement à son dos.
Voir installation de monture VESA.
Pour commencer il faut fixer le support d'écran sur l'iMac avec sa pièce d'adaptateur VESA fixé solidement à son dos.
Voir installation de monture VESA.

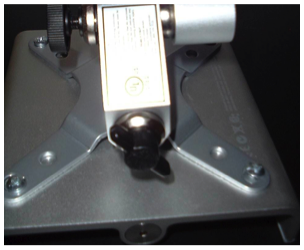

Posez le support d'écran sur la pièce d'adaptateur VESA déjà fixé sur le Mac.
Prenez les 4 boulons M4x10 dans le sachet en plastique contenant les pièces de fixation.
Vissez les 4 boulons sur le support d'écran avec le tournevis cruciforme qui n'est pas compris dans le colis.
Faites attention au sens de l'orientation du support d'écran.
Le gros trou doit s'orienter vers le bas de l'écran.
En effet c'est lui qui va se poser sur la plaque murale.

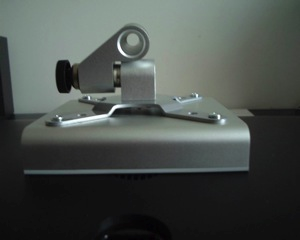

En final vous obtenez ce résultat après fixation du support d'écran sur l'iMac.
Nous pouvons laisser l'écran de côté pour l'instant.
On va attaquer au mur.
Prenez les 4 boulons M4x10 dans le sachet en plastique contenant les pièces de fixation.
Vissez les 4 boulons sur le support d'écran avec le tournevis cruciforme qui n'est pas compris dans le colis.
Faites attention au sens de l'orientation du support d'écran.
Le gros trou doit s'orienter vers le bas de l'écran.
En effet c'est lui qui va se poser sur la plaque murale.
En final vous obtenez ce résultat après fixation du support d'écran sur l'iMac.
Nous pouvons laisser l'écran de côté pour l'instant.
On va attaquer au mur.
